告知はしていませんでしたが、今回の基板は2/7のワンダーフェスティバル2016[冬]にて販売しました。（部品込みで￥2500）

会場にて、質問があったので、この場で解答します。

・電池での動作は可能か？
可能です。
3端子レギュレータは、組み込み時の動作電圧がそれぞれの環境により異なる為、つけていますが、外部で電源が用意できれば、必要ありません。
実際、乾電池（単3×3）での動作は確認しています。
※PICの動作が3.3～5Vなので、4本以上の電池では壊れます。

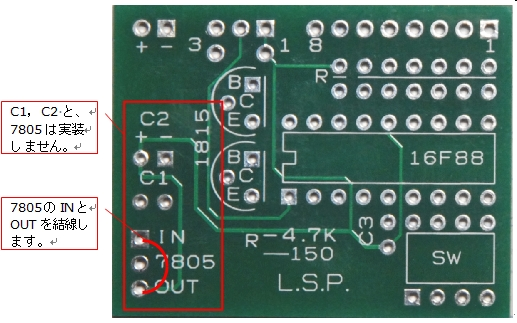

基板を、以下のように改造します。

注意すべきは、7805（4805）のINとOUTをつなぐ時に、真ん中の端子に付けない様にする事です。
ショートしますので、危険です。

・外部LEDを自作する事は可能か？
可能です。
配線に注意して組み上げれば、問題なく動作します。
また、LEDを変更する場合は、抵抗値 = (電源電圧 – LEDの順電圧) / 電流値で求めます。
今回の場合、(5-2)/0.02 = 150としています。
抵抗のワット数ですが、電源電圧で決定します。
√1/4×150 > 5であれば、大丈夫。　これが、1/6Wの抵抗だと5Vが限界となるので、あまり良い選択とは言えません。

・表示パターンの説明
準備します（汗
調子にのって、16パターンを作ったのと、文章での説明が難しいので、後ほど画像を用意します。ごめんなさいm(__)m

告知もなく、会場で購入して頂いた皆様に感謝です。

悪天候でのイベントは何度か経験あるものの、今回（2014 冬）は、さすがに引くレベル。

当日は、6：30に家をでましたが、交通手段は電車の運行次第。
地元のバスは定刻通りに来たので、駅にて状況を見たところ、選択は1つのみという有り様。
結局は、東京まで出て京葉線で現地入りしました。

中に入れたのは、開場ギリギリとなった為、卓の準備と受付は開場後となってしまったのが残念。

帰りは、なんとか動いていたので、問題なく帰れましたが、なんとも疲れたイベントでした。
